Hochqualitative Erdleitungen, Fernwärmeleitungen und Fernwärmerohre
(vorisolierte PEX Rohre) mit bestem Dämmwert
zu supergünstigen Preisen
Fernwärmeleitung vorisoliertes PEX-Rohr

Wir bieten Ihnen vorisolierte Einzel- und Doppelrohre aus PEX (kreuzvernetztes Polyäthylen) mit einer Wärmedämmung aus FCKW-freiem semiflexiblem PUR-Hartschaum (Polyurethan) und einem Mantelrohr aus PELD (Polyäthylen niedriger Dichte).

Durch das kontinuierliche Produktionsverfahren bilden alle Schichten einen gemeinsamen kraftschlüssigen längswasserdichten Verbund.

Einsatzgebiete
Vorteile
Technische Daten
Zulassung/Zertifizierung
Preise

Einsatzgebiete:

  • Wärme-, Kälte- und Brauchwasserversorgung im Nahbereich
  • Kleine und mittlere Fernwärmenetze
  • Nahwärmenetze
  • Warmwasserversorgung in der Landwirtschaft
  • Abwassersysteme
  • Spezialausführung für die Trinkwasserversorgung


Vorteile:

  • Geringste Wärmeverluste dank hochwertigstem Dämmschaum mit Lambda < 0,0210 W/mK
  • Minimale Biegeradien ab 450 mm
  • Grosse Rohrlängen bis 700m - wenig Verbindungsstücke im Erdreich
  • Schmale Rohrgräben
  • Einfache Verlegung in kurzer Zeit
  • Keine aufwändigen Massnahmen wegen Wärmedehnung
  • Hohe Widerstandsfähigkeit gegen Chemikalien im Wasser
  • Keine Korrosion
  • Glatte Innenflächen - kleiner Druckverlust
  • Hohe Lebensdauer (bis zu 50 Jahre können erwartet werden)


Technische Daten:

  • Flexibles Rohrsystem für die Verlegung im Erdreich
  • Max. Betriebstemperatur: 95°C (gleitend)
  • Max. Dauerbetriebstemperatur: 80° C
  • Max. Betriebsdruck: 6 bar (Heizung), 10 bar (Sanitär)
  • Dimensionierung
  • Wärmeverluste

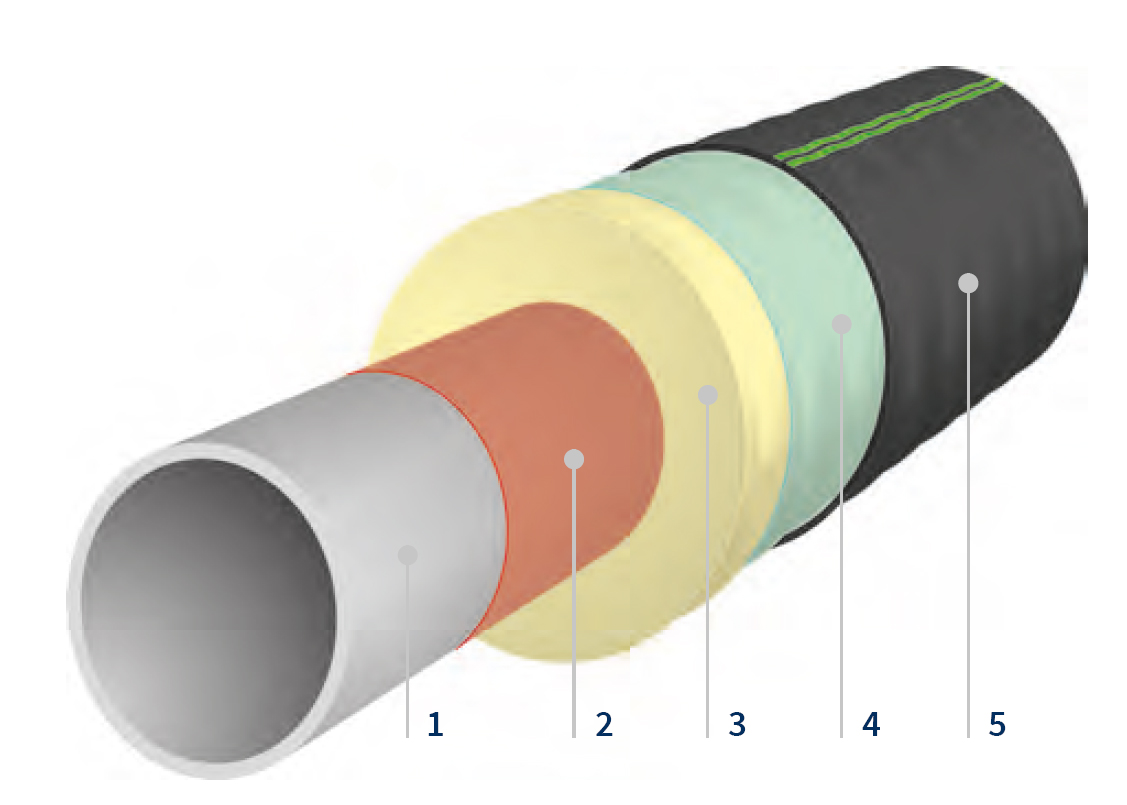

pex_schnitt
  1. Mediumrohr aus kreuzvernetztem Polyethylen (PE-Xa)
  2. Sauerstoffdiffusionssperre (EVOH)
  3. Semiflexibler Polyurethan-Schaum (PUR)
  4. Haftvermittelnde PE-Folie
  5. Zähelastischer PE-LD-Außenmantel

    6. (Sanitär-Rohre ohne Sauerstoffdiffusionssperre)

Einzelleitung Heizung



H-25

H-32

H-40

H-50

H-63

H-75

H-90

H-110

H-125

H-140

H-160

Mediumrohr Da [mm]



25

32

40

50

63

75

90

110

125

140

160

Nennweite DN



20

25

32

40

50

65

80

100

125

125

150

Nennweite "Zoll"



3/4

1

1 1/4

1 1/2

2

2 1/2

3

4

5

5

6

Mediumrohr Stärke [mm]



2,3

2,9

3,7

4,6

5,8

6,8

8,2

10

11,4

12,7

14,6

Mantelrohr Da  [mm]



76

76

91

111

126

142

162

162

182

202

250

Gewicht [kg/m]



0,9

1

1,39

1,97

2,6

3,39

4,56

5,1

6,37

7,6

11,31

Wasserinhalt [l/m]



0,32

0,53

0,83

1,3

2,07

2,96

4,25

6,36

8,2



13,43

Min. Biegeradius [m]



0,7

0,7

0,9

0,9

1,0

1,1

1,2

1,2

1,3

1,4



Max. Rollenlänge [m]



770

770

550

410

300

225

149

149

86

80

12 (Stange)

Einzelleitung Heizung
mit verstärkter Isolierung



H-25
plus

H-32
plus

H-40
plus

H-50
plus

H-63
plus

H-75
plus

H-90
plus

H-110
plus

H-125
plus

Mediumrohr Da [mm]



25

32

40

50

63

75

90

110

125

Nennweite DN



20

25

32

40

50

65

80

100

125

Nennweite "Zoll"



3/4

1

1 1/4

1 1/2

2

2 1/2

3

4

5

Mediumrohr Stärke [mm]



2,3

2,9

3,7

4,6

5,8

6,8

8,2

10

11,4

Mantelrohr Da  [mm]



91

91

111

126

142

162

182

182

202

Gewicht [kg/m]



1,22

1,3

1,8

2,32

3,0

3,85

4,9

5,69

6,93

Wasserinhalt [l/m]



0,32

0,53

0,83

1,3

2,07

2,96

4,25

6,36

8,2

Min. Biegeradius [m]



0,9

0,9

0,9

1,0

1,1

1,2

1,3

1,3

1,4

Max. Rollenlänge [m]



550

550

410

300

225

149

86

86

80

Doppelleitung Heizung



H-25+25

H-32+32

H-40+40

H-50+50

H-63+63

H-75+75

Mediumrohr Da [mm]



25

32

40

50

63

75

Nennweite DN



20

25

32

40

50

65

Nennweite "Zoll"



3/4

1

1 1/4

1 1/2

2

2 1/2

Mediumrohr Stärke [mm]



2,3

2,9

3,7

4,6

5,8

6,8

Mantelrohr Da  [mm]



91

111

126

162

182

202

Gewicht [kg/m]



1,34

1,87

2,48

3,96

5,28

6,27

Wasserinhalt [l/m]



2x 0,32

2x 0,53

2x 0,83

2x 1,3

2x 2,07

2x 2,96

Min. Biegeradius [m]



0,9

0,9

1,0

1,2

1,3

1,4

Max. Rollenlänge [m]



550

410

300

149

86

80

Doppelleitung Heizung
mit verstärkter Isolierung



H-25+25
plus

H-32+32
plus

H-40+40
plus

H-50+50
plus

H-63+63
plus

Mediumrohr Da [mm]



25

32

40

50

63

Nennweite DN



20

25

32

40

50

Nennweite "Zoll"



3/4

1

1 1/4

1 1/2

2

Mediumrohr Stärke [mm]



2,3

2,9

3,7

4,6

5,8

Mantelrohr Da  [mm]



111

126

142

182

202

Gewicht [kg/m]



1,73

2,23

2,85

4,31

5,44

Wasserinhalt [l/m]



2x 0,32

2x 0,53

2x 0,83

2x 1,3

2x 2,07

Min. Biegeradius [m]



0,9

1,0

1,2

1,3

1,4

Max. Rollenlänge [m]



410

300

225

86

80

Einzelleitung Sanitär

S-20

S-25

S-32

S-40

S-50

S-63

Mediumrohr Da [mm]

20

25

32

40

50

63

Nennweite DN

16

20

25

32

40

50

Nennweite "Zoll"

1/2

3/4

1

1 1/4

1 1/2

2

Mediumrohr Stärke [mm]

2,8

3,5

4,4

5,5

6,9

8,7

Mantelrohr Da  [mm]

76

76

76

91

111

126

Gewicht [kg/m]

0,8

1,1

1,1

1,55

2,25

3,0

Wasserinhalt [l/m]

0,2

0,31

0,42

0,66

1,03

1,63

Min. Biegeradius [m]

0,7

0,7

0,7

0,8

0,9

1,0

Max. Rollenlänge [m]

520

520

520

377

271

192

Doppelleitung Sanitär

S-25+20

S-32+20

S-40+25

S-50+32

Mediumrohr Da [mm]

25+20

32+20

40+25

50+32

Nennweite DN

20+16

25+16

32+20

40+25

Nennweite "Zoll"

3/4+1/2

1 + 1/2

1 1/4 + 3/4

1 1/2 + 1

Mediumrohr Stärke [mm]

3,5 + 2,8

4,4 + 2,8

5,5 + 3,5

6,9 + 4,4

Mantelrohr Da  [mm]

91

111

126

162

Gewicht [kg/m]

1,4

2,0

2,6

3,5

Wasserinhalt [l/m]

0,31 + 0,20

0,42 + 0,20

0,66 + 0,31

1,03 + 0,42

Min. Biegeradius [m]

0,8

0,9

1,0

1,0

Max. Rollenlänge [m]

377

271

192

192

Diese Doppelleitungen in der Ausführung für Trinkwasser (bis 10 bar Druck) haben jeweils 2 verschiedene Mediumrohrdurchmesser, einen grossen für Warmwasser und einen kleineren für die Zirkulation.

Zulassung/Zertifizierung:

  • Mediumrohr Material: DIN 16892/16893
  • Chemikalienbeständigkeit: DIN 8075


Preise:

Bitte beachten Sie zur Vermeidung von Verwechslungen oder Missverständnissen die verschiedenen gebräuchlichen Dimensionsangaben.
Wir haben sie in der nachfolgenden Übersichtstabelle alle aufgeführt:

Heizungsrohre:

Mediumrohr Da [mm]



25

32

40

50

63

75

Nennweite DN



20

25

32

40

50

65

Nennweite "Zoll"



3/4

1

1 1/4

1 1/2

2

2 1/2

Preis Einzelleitung
pro laufender Meter (inkl. 20% MwSt.)



H-25
25,99 Euro

H-32
28,99 Euro

H-40
32,99 Euro

H-50
45,99 Euro

H-63
61,99 Euro

H-75
76,99 Euro

Preis Einzelleitung
mit verstärkter Isolierung
pro laufender Meter (inkl. 20% MwSt.)



H-25
plus
28,99 Euro

H-32
plus
32,49 Euro

H-40
plus
39,99 Euro

H-50
plus
54,99 Euro

H-63
plus
74,49 Euro

H-75
plus
82,99 Euro

Preis Doppelleitung
pro laufender Meter (inkl. 20% MwSt.)



H-25+25
38,99 Euro

H-32+32
45,99 Euro

H-40+40
56,49 Euro

H-50+50
73,99 Euro

H-63+63
105,49 Euro

H-75+75
125,99 Euro

Preis Doppelleitung
mit verstärkter Isolierung
pro laufender Meter (inkl. 20% MwSt.)



H-25+25
plus
43,99 Euro

H-32+32
plus
51,99 Euro

H-40+40
plus
63,99 Euro

H-50+50
plus
91,99 Euro

H-63+63
plus
111,99 Euro



Sanitärrohre:

Mediumrohr Da [mm]

20

25

32

40

50

63

Nennweite DN

15

20

25

32

40

50

Nennweite "Zoll"

1/2

3/4

1

1 1/4

1 1/2

2

Preis Einzelleitung
pro laufender Meter (inkl. 20% MwSt.)

S-20
28,99 Euro

S-25
30,99 Euro

S-32
35,99 Euro

S-40
41,99 Euro

S-50
48,99 Euro

S-63
78,99 Euro

Mediumrohr Da [mm]



25+20

32+20

40+25

50+32

Nennweite DN



20+15

25+15

32+20

40+25

Nennweite "Zoll"



3/4+1/2

1 + 1/2

1 1/4 + 3/4

1 1/2 + 1

Preis Doppelleitung
pro laufender Meter (inkl. 20% MwSt.)



S-25+20
37,99 Euro

S-32+20
50,99 Euro

S-40+25
62,99 Euro

S-50+32
80,99 Euro

Versandpauschale Österreich: 195,- Euro (inkl. 20% MwSt.)

Bei grösseren Leitungslängen erstellen wir Ihnen gerne ein individuelles Angebot.

Zu diesen Fernwärmeleitungen können wir Ihnen auch alles benötigte Zubehör liefern:
Schraub- oder Pressanschlüsse mit Aussengewinde oder Schweissende zum Übergang auf Metall
Schraub- oder Presskupplungen zur PEX-PEX-Verbindung (mit Nachisoliersatz)
Schraub- oder Press-T-Stücke für verschiedene Nennweiten (mit Nachisoliersatz)
Abschlusskappen
Dichtungsringe (Mauerdurchführungen)



Schraubanschlüsse (eine Seite schraubbare Klemmverbindung, andere Seite Aussengewinde):
Klemmverbindung

Nennweite DN

16

20

25

32

40

50

65

Mediumrohr Da [mm]

20

25

32

40

50

63

75

Aussengewinde “Zoll”

3/4’’

3/4’’

1’’

1 1/4’’

1 1/2’’

2’’

2 1/2’’

Preis Schraubanschluss Heizung
(inkl. 20% MwSt)



20,99 Euro

28,99 Euro

39,99 Euro

54,99 Euro

99,99 Euro

159,99 Euro

Preis Schraubanschluss Sanitär
(inkl. 20% MwSt)

22,99 Euro

24,99 Euro

28,99 Euro

40,99 Euro

60,99 Euro

100,99 Euro



Press-T-Stücke
Press-T-St-ck

T-Stück inkl. Presshülsen
Caldoclick

Nachisolierset (2 Halbschalen inkl. Schaumkomponenten)

Nennweite DN



20

25

32

40

50

65

passend für



H-25

H-32

H-40

H-50

H-63

H-75

Preis Press-T-Stück mit
3 gleichen Anschlüssen
(inkl. 20% MwSt)



25,99 Euro

49,99 Euro

99,99 Euro

131,99 Euro

179,99 Euro

649,99 Euro

Preis Press-T-Stück mit
reduziertem mittlerem  Anschluss
(inkl. 20% MwSt)





49,99 Euro

92,99 Euro

132,99 Euro

179,99 Euro

548,99 Euro

Preis Nachisolierset
(inkl. 20% MwSt)



381,99 Euro

381,99 Euro

381,99 Euro

490,99 Euro

490,99 Euro

490,99 Euro

T-Stücke gibt es auch in anderen reduzierten Dimensionen, sowie auch als Klemmausführung zum Schrauben.
Bei Verbindungsstellen im Erdreich ohne Schacht wird jedoch unbedingt die Press-Ausführung empfohlen, da nur so die Dichtigkeit garantiert werden kann.
Ein passendes Press-Werkzeug kann von uns für die Montage leihweise bezogen werden. Es fallen nur die Kosten für die Reinigung und den Rückversand an.

Eine Abschlusskappe (zum Schutz gegen Feuchtigkeitseintritt im Trockenraum) kostet 25,- Euro inkl. MwSt. pro Stück (für alle Grössen).

Ein Standard-Dichtungsring (Neopren) zur Mauerdurchführung (nicht druckwasserdicht) kostet 35,- Euro inkl. MwSt. pro Stück (für alle Grössen)

Schicken Sie uns Ihre Anfrage für vorisolierte Erdleitungen/Fernleitungen.
Wir erstellen Ihnen gerne ein individuelles Angebot.

Weitere Informationen:

Wärmeverluste
Druckverlust
übertragbare Leistung


weitere Datenblätter oder Informationen auf Anfrage
